S波段微功率雷达，支持：测速，测距，合成孔径成像
系统名称：S-MPR (S-Band Micro-Power Radar)
即：S波段微功率雷达
型号：S-MPR-V1.2
==============================================

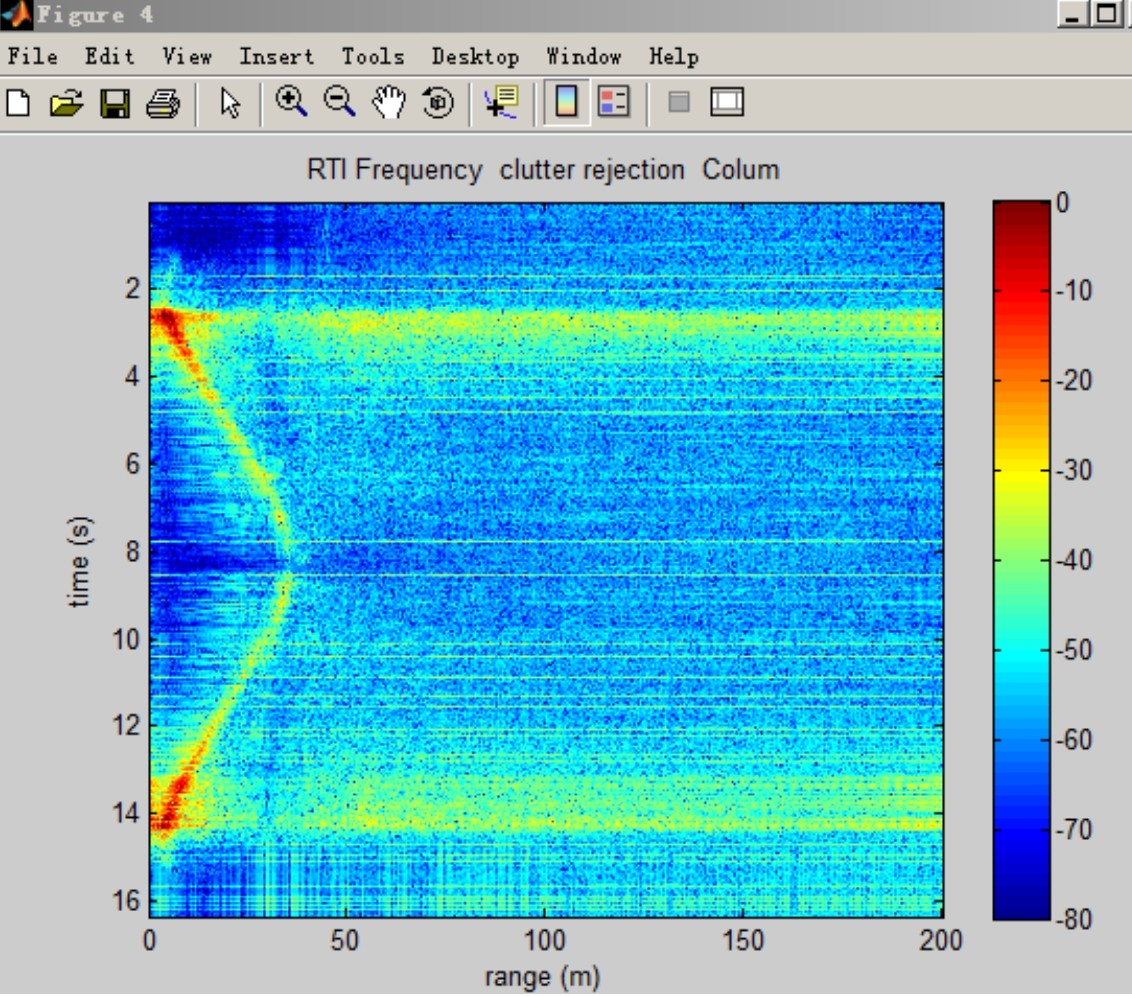

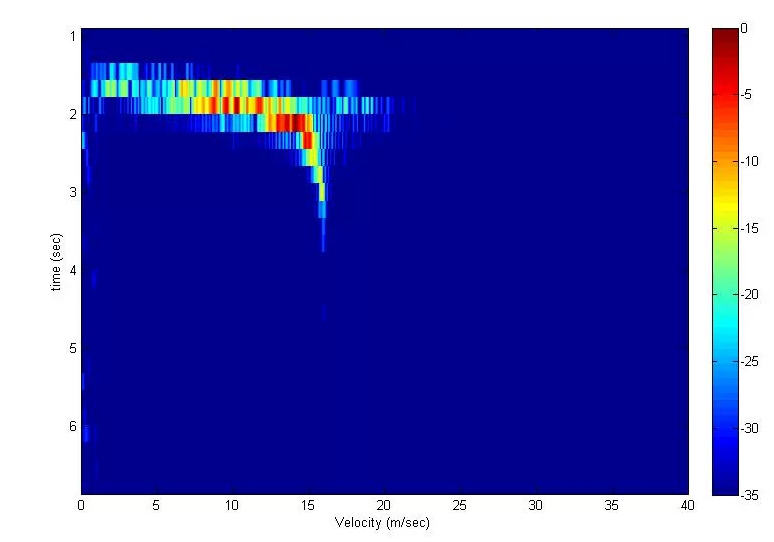

多普勒测速现场讲解，FMCW测距现场讲解（S-MPR-V1现场实验1,2讲解）：
http://v.youku.com/v_show/id_XNDU5ODUxNDk2.html
多普勒测速现场，FMCW测距现场视频：
http://v.youku.com/v_show/id_XNDU5MDE4MzA0.html
射频硬件功率流动讲解：
http://v.youku.com/v_show/id_XNjc0NzI4NzEy.html
（请把上面的地址拷贝到浏览器地址栏观看已经传到优酷中的视频）
==============================================
雷达指标：
===================================
发射机性能指标：
频率范围：2315~2536MHZ
发射功率: 13dbm.
===================================
接收机性能指标：
接收灵敏度: -64dbm.
===================================
天线增益：
理想值： 7.2DBi~14DBi可选配
===================================
接收机增益：
理想值（典型值）14DB. 最小增益：11.5DB.
===================================
整体系统工作温度（民用级）：0~70摄氏度。
其中射频部件工作温度属于工业级以上（-55~80摄氏度）
===================================
耗电量： 0.17A/12V
===================================
========================================================
S-MPR-V1雷达用途：
I）雷达系统改造
可以用于如下雷达系统改造升级具体应用:
----------------------------------------------------------
地面监控雷达应用：
1）国土安全
2）机场安全设施
3）资产保护
4）边境监控
5）周界监控
6）人员保护
7）管道与公共事业保护
8）与现有的安防视频系统融合使用
改造成航空雷达：
SAR（合成孔径雷达）
改造成地基探空雷达：
普通基探空雷达。
----------------------------------------------------------
II）科研和发表论文：
1)提高采样率后高精度测量 Radar Cross Section(RCS)
2)提高采样率后高精度“合成孔径（SAR）”算法研究
III）培养雷达系统设计开发技术和科研人员
========================================================
===================================
探测距离：
对10dBsm 探测目标，1KM~4KM（大约值）
===================================
更多指标请查看S-MPR-V1 的数据手册：
http://wenku.baidu.com/view/498b9d2ebd64783e09122b35.html
S-MPR-V1微功率雷达基本实验内容中遇到的问题和解答
http://wenku.baidu.com/view/8cf5e220bd64783e09122b64.html?st=1
********************************************************************
系统包含材料清单：

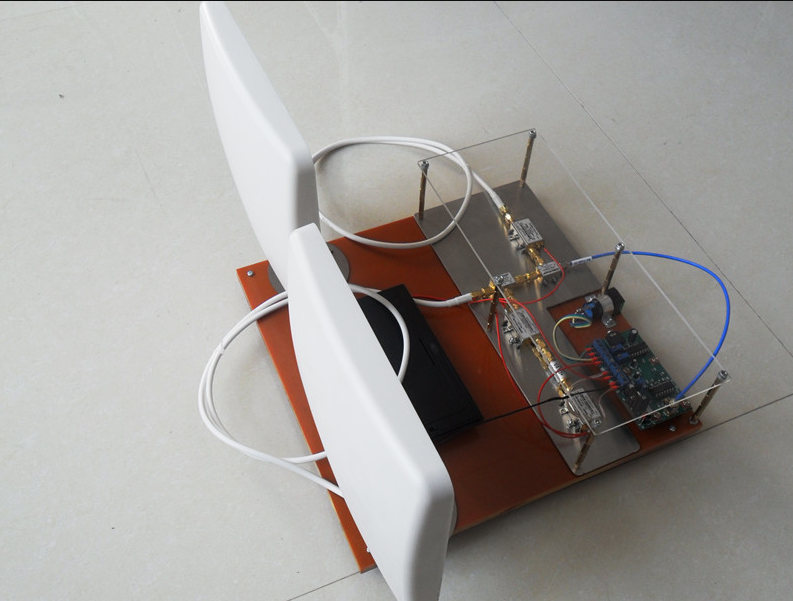

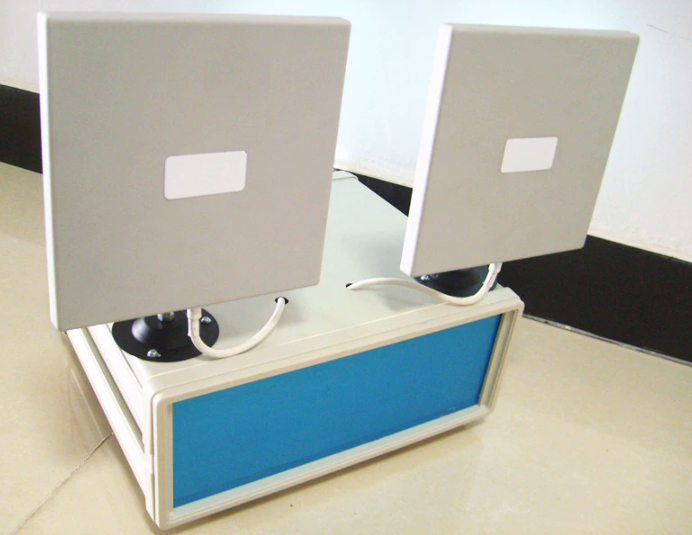

1 ) 机箱一台，包含发射机，接收机，信号调制板
2）电源等配件齐全。
3）光盘一张（含使用说明，完备的程序清单，完全开源的资料，独家赠送电子书用于讲解调制解调算法）
=========================================================
=========================================================
目录：
Chapter 1 引言
Chapter 2 算法介绍
Chapter 3 S-MPR硬件结构
=====Chapter 4 用S-MPR进行探测
=====Chapter 5升级S-MPR的算法，获得更好的探测效果
=====Chapter 6 设计一部比S-MPR更加优良的雷达的Tips
Chapter 1 引言
S-MPR是国内首部上市的微功率，S波段，测距，测速，SAR成像雷达。发射功率为13Dbm。主要用途是科研，教学，以及广大雷达DIY爱好者。
S-MPR的所有微波部件都来源于Mini-Circuits，全球最大的微波射频部件供应商。部件的稳定性和可靠性都值得信赖。客户拿到这部袖珍雷达的时候，能够把精力主要集中在算法的改良和提高。
雷达这个名词来自英文音译Radar，是无线电测速测距（Radio Detection And Ranging）的缩写。笔者对雷达有着长达几年的神秘感，主要原因来源于音译的这个“雷”,雷声吓人，闪电更恐怖。于是“雷达”这个名字不可爱。如果让我给这种无线电设备从新起一个名字，我更喜欢叫她“锐达”。标示其穿透各种电介质空间（大气，土壤，云层，建筑物，海水），并能敏锐地探测到目标物。

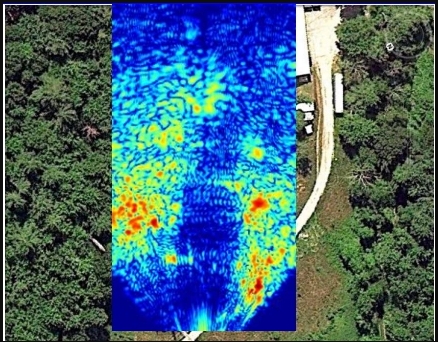

如何探测到目标物呢？算法是灵魂。无线电探测最重要的两点就是“测速”“测距”。到底如何测速测距，请读者自己去阅读各种期刊杂志书籍。接着讲到如何SAR成像，本S-MPR用到的算法属于SportLight Synthetic Aperture Radar(普遍的翻译是：亮点合成孔径雷达)，再精确一点就是Range Migration Algorithm(Chap10 SportLight Synthetic Aperture Radar -Signal Processing Algorithms. Walter G. Carrara)。 这种算法读起来比较费劲，理解是很简单的。那就是用一个移动的小天线，沿着一个轨迹运动，用在这个轨迹上探测到的数据进行采集到的数据处理，最后得到一个 高分辨率的图像。比如，举一个例子：一部小飞机，侧部装着一个小雷达，沿着直线飞一下。然后用采集到的数据得到一副高清晰的图像。这种设备的魅力在于：不管阴天下雨，不管白天黑夜，不管云层多厚，都可以得到地面的高清晰的图像。如果目标是金属的，那会是更加不得了的清晰。
雷达指标：
===================================
发射机性能指标：
频率范围：2315~2536MHZ
发射功率: 13dbm.
===================================
接收机性能指标：
接收灵敏度: -64dbm.
===================================
天线增益：
理想值： 7.2DBi~14DBi可选配
===================================
接收机增益：
理想值（典型值）14DB. 最小增益：11.5DB.
===================================
整体系统工作温度（民用级）：0~70摄氏度。
其中射频部件工作温度属于工业级以上（-55~80摄氏度）
===================================
耗电量： 0.17A/12V
===================================
