FMCW3雷达中的“-15db定向耦合器”设计6G-C波段
PA发射功率后，FMCW雷达需要一个信号输入用在接收机的混频器，于是这个板上定向耦合器就应运而生了。这个定向耦合器是一种平行微带线定向耦合器，需要S31参数为-15db左右，也就是3端口的功率和1端口的功率比较小了15db。

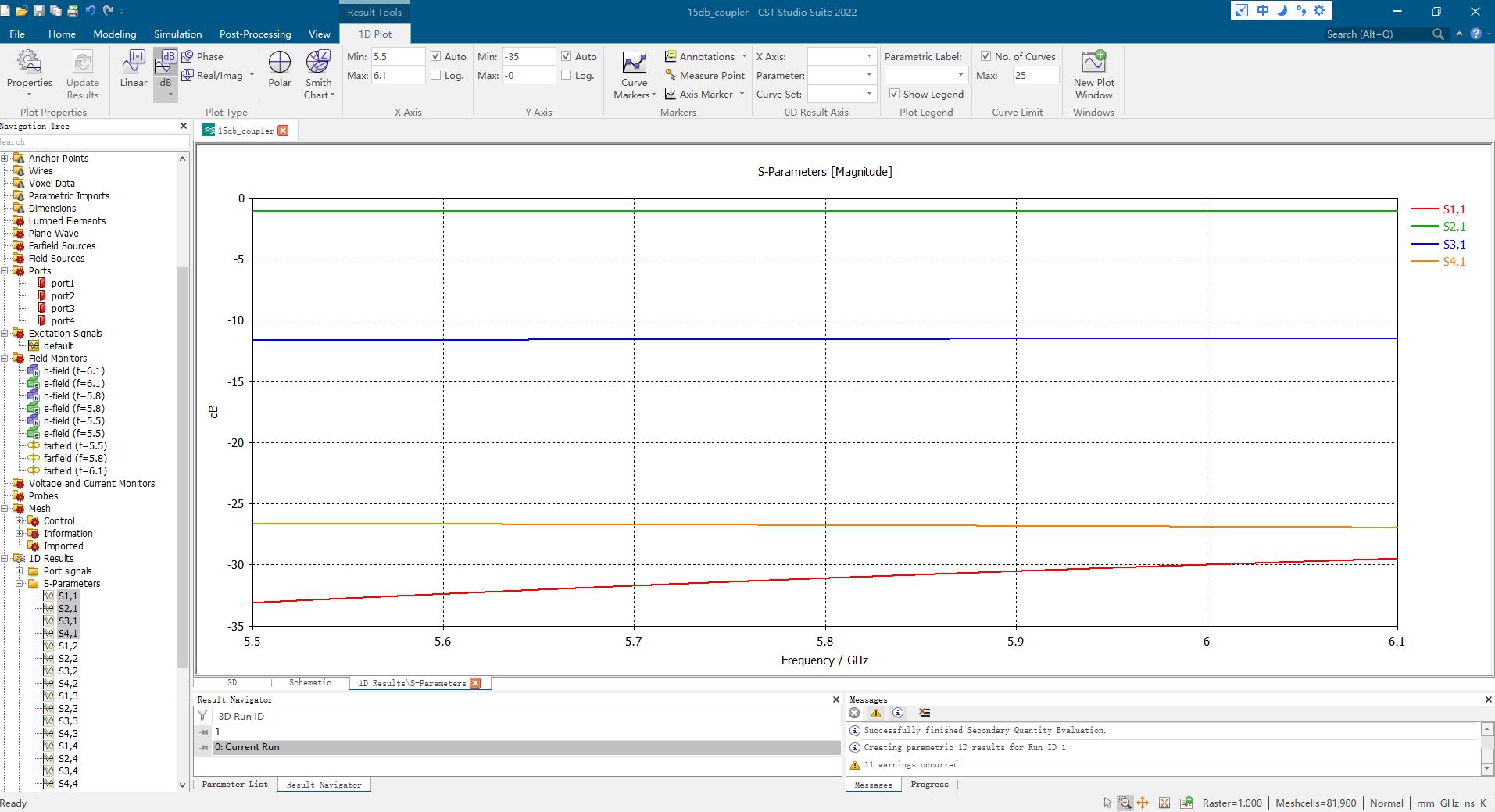

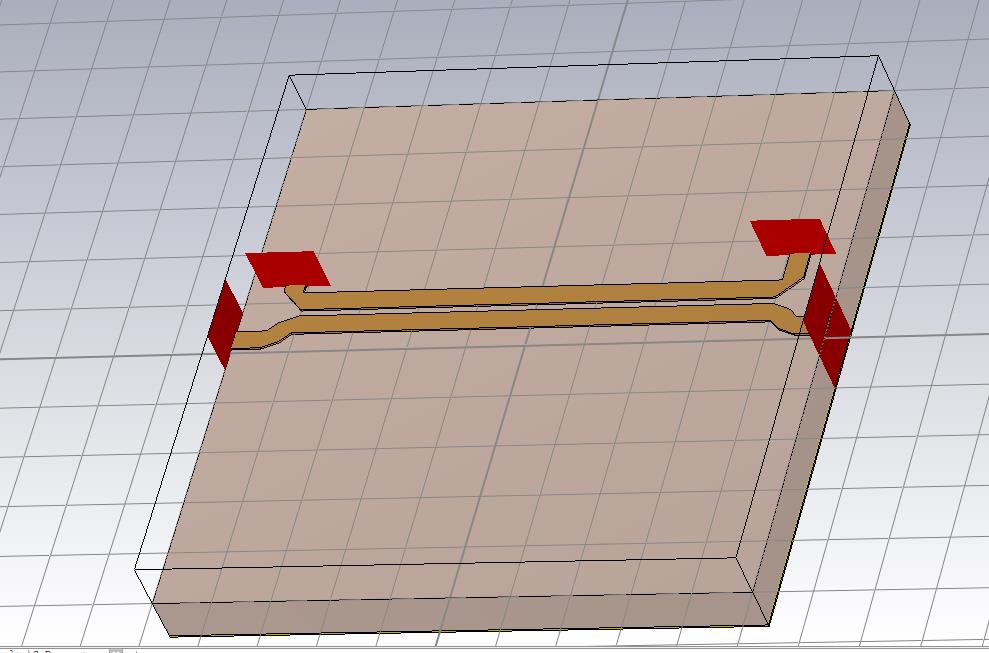

在CST中建模和仿真如下图，我们可以看到S11为-30db,s21为-1db, s31为-12db，S41为-27db。满足应用需求。
作者：李政工
CAJOE科州微波雷达实验室
2026-3-5
